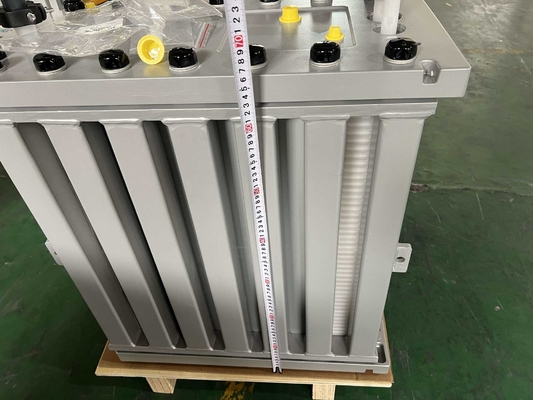

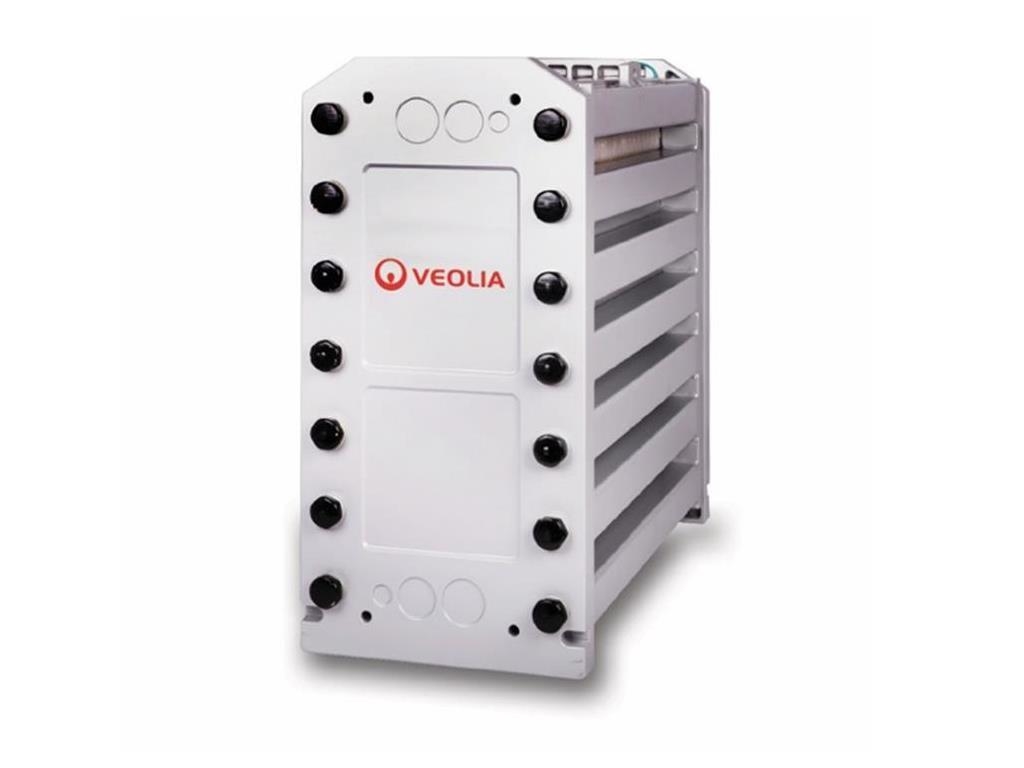

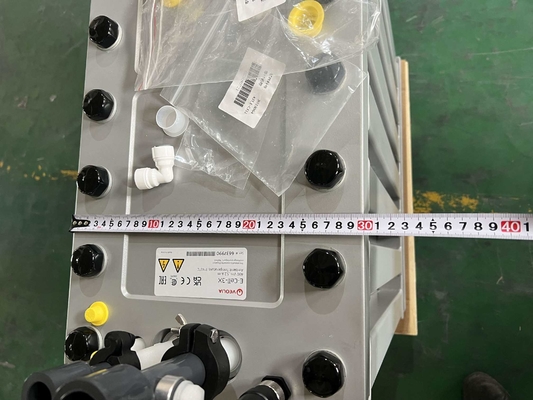

Modulo EDI Veolia MK-5 22 GPM per acqua di alimentazione caldaia
Dettagli:
| Place of Origin: | China |
| Marca: | VEOLIA |
| Certificazione: | CE |
| Model Number: | MK-5 |
| Documento: | Veolia EDI catalog.pdf |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 pc |
|---|---|
| Prezzo: | negoziabile |
| Packaging Details: | standard export packing |
| Payment Terms: | T/T |
| Supply Ability: | 60000 Units per Month |
|
Informazioni dettagliate |
|||
| Minimum pressure difference between dilute outlet and concentrate inlet (bar): | 0.34 | Dilute inlet/outlet standard pressure drop (bar): | 1.4-2.8 |
|---|---|---|---|
| Inlet pressure (bar): | Counter-current: 4.1-6.9 Co-current: 3.1-6.9 | Amperage (ADC): | 0-5.2 |
| Voltage (VDC): | 0-400 | Recovery: | up to 97% |
| designed water production (m3 /hr): | 4.0-6.4 | Nominal Flow: | 5.0 m3/h (22 gpm) |
| MK-5 Application: | Boiler Feedwater In Power Plants | ||
| Evidenziare: | Veolia MK-5 modulo EDI 22 GPM,Modulo EDI per acqua di alimentazione caldaia,Suez EDI stack con garanzia |
||
Descrizione di prodotto
22 Gpm Veolia MK-5 EDI Module Acqua di Alimentazione Caldaie nelle Centrali Elettriche
Specifiche del Prodotto
| Attributo | Valore |
|---|---|
| Differenza di pressione minima tra l'uscita diluita e l'ingresso concentrato (bar) | 0.34 |
| Caduta di pressione standard ingresso/uscita diluito (bar) | 1.4-2.8 |
| Pressione di ingresso (bar) | Controcorrente: 4.1-6.9 Corrente: 3.1-6.9 |
| Amperaggio (ADC) | 0-5.2 |
| Voltaggio (VDC) | 0-400 |
| Recupero | fino al 97% |
| Produzione d'acqua progettata (m3/ora) | 4.0-6.4 |
| Portata nominale | 5.0 m3/h (22 gpm) |
| Applicazione MK-5 | Acqua di Alimentazione Caldaie nelle Centrali Elettriche |
Tecnologia EDI Veolia - Elettrodeionizzazione Avanzata per Acqua ad Alta Purezza
Veolia E-Cell ® EDI (Elettrodeionizzazione) la tecnologia rappresenta lo standard di riferimento nella demineralizzazione continua, offrendo un'alternativa senza prodotti chimici, ad alta efficienza agli scambiatori ionici a letto misto tradizionali. Progettati per le industrie che richiedono acqua ultrapura, gli stack EDI Veolia combinano resine a scambio ionico e membrane selettive con corrente continua per rimuovere i contaminanti, tra cui silice e boro, senza prodotti chimici di rigenerazione.
Vantaggi principali:
- Rigenerazione chimica zero - Elimina la manipolazione di acidi/caustici, riducendo i costi operativi e i rischi per la sicurezza.
- Purezza elevata costante - Produce acqua con > 16 MΩ*cm di resistività e < 5 ppb di silice, soddisfacendo gli standard rigorosi per le industrie dei semiconduttori, farmaceutiche ed energetiche.
- Design a basso consumo energetico - La configurazione brevettata delle resine e il funzionamento in controcorrente riducono al minimo il consumo energetico e i rischi di incrostazione.
- Modulare e scalabile - Disponibile negli stack MK-3, MK-5 e MK-9, supportando portate da 1.6 a 10 m³/h con fino al 97% di recupero.
- Affidabilità convalidata - Certificato CE, FDA e Halal, prodotto in stabilimenti ISO 9001/14001 con opzioni di sanificazione con acqua calda a 85 °C (serie PharmHT).
Applicazioni globali:
- Microelettronica: Acqua di risciacquo ultrapura per la fabbricazione di semiconduttori.
- Farmaceutica: Acqua purificata conforme a USP/EP.
- Generazione di energia: Acqua di alimentazione caldaie ad alta purezza.
- Processi industriali: Demineralizzazione di impianti siderurgici, chimici e GNL.
Supportato dalle garanzie di prestazioni e dal supporto tecnico globale di Veolia, E-Cell EDI offre soluzioni idriche pure sostenibili e a bassa manutenzione.
Moduli EDI GE, Suez e Veolia (tutti lo stesso prodotto: Modulo EDI Veolia)
Applicazioni tipiche
L'acqua prodotta dall'E-Cell-3X soddisfa in modo affidabile le applicazioni di acqua ultrapura più esigenti di oggi, tra cui, ma non solo:
- Acqua ultrapura per il risciacquo di chip di semiconduttori, pannelli solari e altri dispositivi microelettronici.
- Acqua di alimentazione demineralizzata per caldaie ad alta pressione nelle centrali elettriche e in altri siti industriali pesanti.
- Acqua ultrapura per la generazione di idrogeno verde negli elettrolizzatori.
Per semplificare la progettazione e migliorare la tua fiducia nelle applicazioni EDI, offriamo previsioni e garanzie sulle prestazioni di E-Cell, disponibili tramite il software Winflows* o contattandoci.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Marchio | Veolia EDI |
| ppm scambiabili | 65.0 |
| Pressione di ingresso bar | 6.9 |
| Pressione di ingresso psi | 100 |
| Tipo di stack | E-Cell 3X |
| Temperatura massima °C | 40 |
| Temperatura massima °F | 104 |
| Caduta di pressione bar | 1,4-2,8 |
| Caduta di pressione psi | 20-40 |
| Recupero % | fino al 97 % |
| Portata m3/h | 2,3-6,4 |
| Portata gpm/ft2 | 10-28 |
| Tensione di alimentazione V | 0-400 VDC |
| Peso di spedizione kg | 165 |
| Peso di spedizione libbre | 364 |
| Applicazione | Acqua ultrapura, acqua di alimentazione caldaie |
Specifiche dello stack E-Cell-3X
| Parametro | Valore |
|---|---|
| Portata nominale | 5.0 m3/h (22 gpm) |
| Intervallo di portata | 2.3-6.4 m3/h (10-28 gpm) |
| Peso di spedizione | 165 kg (364 libbre) |
| Dimensioni (larghezza x altezza x profondità) | 30 cm x 61 cm x 72 cm 12'' x 24" x 29" |
Qualità dell'acqua prodotta
| Parametro | Valore |
|---|---|
| Resistività | ≥ 16 MOhm-cm |
| Sodio | ≤ 3 ppb |
| Silice (SiO2) | Fino a 5 ppb |
| Boro | Fino a 0.08 ppb |
Nota 1: Le prestazioni effettive possono variare in base alle condizioni del sito. Fare riferimento al software di previsione Winflows per verificare la qualità dell'acqua prodotta prevista.
Efficienze di rimozione tipiche
| Parametro | Efficienza |
|---|---|
| Sodio | ≥ 99.9% di rimozione |
| Silice (SiO2) | Fino al 99% di rimozione |
| Boro | Fino al 96% di rimozione |
Parametri operativi
| Parametro | Valore |
|---|---|
| Recupero | Fino al 97% |
| Voltaggio | 0-400 VDC |
| Amperaggio | 0-5.2 ADC |
| Nota sulla pressione di ingresso 2 | ≤ 6.9 bar (100 psi) |
| Caduta di pressione Nota 3 | 1.4-2.8 bar (20-40 psi) |
Nota 2: La pressione di ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e concentrato, dalla scelta del funzionamento in controcorrente o in corrente e dalla caduta di pressione dello stack.
Nota 3: Alla portata nominale e a 25°C. Fare riferimento al software di previsione Winflows per verificare le condizioni di progettazione.
Specifiche dell'acqua di alimentazione
| Parametro | Valore |
|---|---|
| Anioni scambiabili totali (TEA come CaCO3) Nota 5 | ≤ 65 ppm |
| Conducibilità equivalente | ≤ 112 μs/cm |
| Temperatura | 4.4-40˚C (40-104˚F) |
| Durezza totale (come CaCO3) Nota 6 | ≤ 1.0 ppm |
| Silice (SiO2) Nota 7 | ≤ 1.0 ppm |
| Carbonio organico totale (TOC come C) | ≤ 0.5 ppm |
| Cloro totale | ≤ 0.05 ppm |
| Fe, Mn, H2S | ≤ 0.01 ppm |
| Boro Nota 8 | ≤ 1.0 ppm |
| pH | 4 a 11 |
| Olio e grasso | Nessuno rilevabile |
| Particolato Nota 9 | Permeato RO |
| Agenti ossidanti | Nessuno rilevabile |
| Colore Nota 10 | ≤ 5 APHA |
Nota 4: Fare riferimento al software di previsione Winflows e al manuale operativo dello stack E-Cell per verificare le specifiche dell'acqua di alimentazione alle condizioni di progettazione.
Nota 5: TEA (ppm come CaCO3) - Anioni scambiabili totali, questo rappresenta la concentrazione di tutti gli anioni nell'acqua di alimentazione, inclusi i contributi da OH-, CO2 e SiO2. Winflows deve essere utilizzato per confermare che il TEA dell'acqua di alimentazione è accettabile alle condizioni operative dell'applicazione specificate. I valori tabulati sono dati alla portata minima e alla temperatura massima.
Nota 6: Il limite di durezza dell'acqua di alimentazione di 1.0 ppm come CaCO3 è solo per il funzionamento standard in controcorrente. In condizioni di funzionamento in corrente, la durezza dell'acqua di alimentazione consentita è ridotta a 0.1 ppm come CaCO3.
Nota 7: A portate superiori alla portata nominale, il limite di silice consentito è ridotto. Quando la durezza dell'acqua di alimentazione supera 0.5 ppm come CaCO3, il limite di silice consentito è ridotto a 0.5 ppm.
Nota 8: Quando esiste un requisito di garanzia sulla silice o un requisito di garanzia sulla resistività è superiore a 10 MOhm-cm, il livello di alimentazione del boro è limitato a 0.3 ppm come B, poiché livelli di boro più elevati possono influire sulle prestazioni. In assenza di questi requisiti, il limite è 1.0 ppm di boro.
Nota 9: Acqua di alimentazione ad osmosi inversa (RO) o equivalente: l'RO fornisce acqua di alimentazione all'EDI che è essenzialmente priva di particolato, materiali colloidali e materia organica ad alto peso molecolare che potrebbero contaminare i mezzi di scambio ionico. Poiché lo stack EDI contiene letti impaccati di mezzi di scambio ionico che non possono essere controlavati/fluidificati per rimuovere il particolato, è necessario specificare la qualità del permeato RO. I sistemi con un sistema aperto tra il sistema RO (o altra fonte) e l'E-Cell (ad es. serbatoio di stoccaggio, decarbonatore) devono avere un filtro installato immediatamente prima dell'E-Cell per proteggere l'E-Cell dalla contaminazione da particolato. Generalmente, un filtro assoluto da 5µm o un filtro nominale da 1µm sono accettabili.
Nota 10: APHA - Standard/scala di colore denominata dall'American Public Health Association e definita da ASTM.
Modelli di stack EDI Veolia E-Cell
| Stack EDI E-Cell | Portata nominale dello stack | Applicazioni tipiche di nuova costruzione |
|---|---|---|
| MK-9 | 8.0 m3/h (35 gpm) |
|
| MK-5 | 5.0 m3/h (22 gpm) |
|
| MK-3 | 3.4 m3/h (15 gpm) |
|
| MK-3PharmHT | 3.4 m3/h (15 gpm) |
|
| MK-3MiniHT | 1.14 m3/h (5 gpm) |
|
Controllo di qualità
- Marchi CE, RoHS, CSA ed EAC
- Prodotto in uno stabilimento conforme a ISO 9001 e ISO 14001
- Certificato UKCA
- Gli stack E-Cell-3X sono certificati Halal dall'Islamic Food and Nutrition Council of America (IFANCA®)
Per ulteriori modelli, visitare: https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Esempi di prestazioni della tecnologia EDI E-Cell
La tecnologia EDI E-Cell è stata applicata con successo in vari settori come energia, petrolio, chimica, acciaio, farmaceutica ed elettronica.
Per casi applicativi, visitare: https://www.fgwater.com/Industries/
