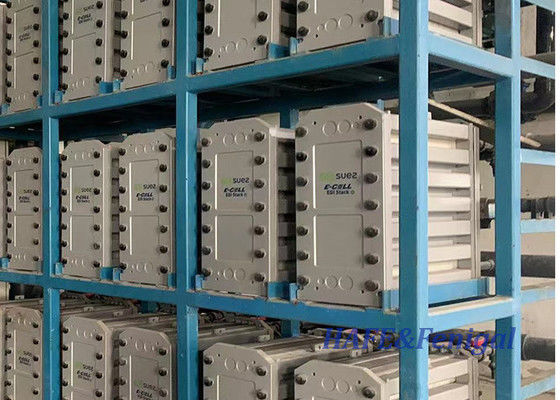

Veolia Suez EDI stacks E-Cell MK-3 per l'industria dei semiconduttori

Stack EDI Veolia Suez E-Cell MK-3 per l'industria dei semiconduttori

Principio di funzionamento dell'EDI
Nell'apparecchiatura EDI, vari ioni nell'effluente vengono rimossi dopo essere stati scambiati con la resina e l'acqua viene purificata. In questo momento, il principio dello scambio ionico viene utilizzato per rimuovere gli ioni nell'acqua. Poiché la tensione viene applicata su entrambi i lati della membrana, le molecole d'acqua vengono elettrolizzate in ioni idrogeno e ioni idrossido per rigenerare la resina. Allo stesso tempo, gli ioni scambiati dagli ioni idrogeno e dagli ioni idrossido migrano nella camera dell'acqua concentrata sotto l'azione della corrente e vengono scaricati, raggiungendo così lo scopo della rigenerazione continua e dell'uso continuo.
(1) L'effluente viene distribuito in ogni camera nel modulo EDI;
(2) Vari ioni migrano agli elettrodi corrispondenti sotto l'azione della corrente continua;
(3) Come con il letto misto, vari ioni nell'acqua vengono scambiati da resine a scambio ionico, quindi gli ioni scambiati migrano nell'acqua concentrata attraverso le rispettive membrane a scambio ionico. L'acqua nella camera dell'acqua dolce esce dal modulo (solo gli ioni possono attraversare la membrana a scambio ionico, ma l'acqua no) e diventa acqua pura.
(4) L'acqua concentrata circola nella camera dell'acqua concentrata. Per migliorare e mantenere la conducibilità della camera dell'acqua concentrata, la maggior parte dell'acqua concentrata viene fatta circolare;
(5) Una piccola parte dell'acqua concentrata in circolazione deve essere scaricata e integrata dall'acqua in ingresso. Questa parte dell'acqua concentrata scaricata può essere restituita al precedente dispositivo RO per il riutilizzo;
(6) Le molecole d'acqua vengono ionizzate in ioni idrogeno e ioni idrossido sotto l'azione della tensione e migrano verso lo strato di resina attraverso le rispettive membrane a scambio ionico per rigenerare continuamente la resina.

L'affidabile tecnologia EDI modulare di E-Cell ha un'elevata efficacia in termini di costi per vari volumi di trattamento dell'acqua. Ora questa tecnologia è diventata lo standard del settore per la tecnologia EDI che non richiede la rigenerazione chimica.
Il nuovo modulo EDI standard MK-3 viene utilizzato principalmente nei settori dell'energia, dei semiconduttori e della microelettronica. I vantaggi dei prodotti della serie E-Cell EDI modulo MK-3 sono l'elevata produzione di acqua, la qualità stabile dell'acqua, la forte controllabilità delle prestazioni e il basso consumo energetico.
La più grande differenza tra i prodotti della serie EDI modulo MK-3 e l'EDI di altre aziende
1. L'acqua polare viene scaricata separatamente, rendendo il sistema più sicuro e affidabile
2. La spaziatura della piastra della membrana non deve essere regolata manualmente in loco, riducendo la possibilità di perdite del modulo causate da fattori umani
3. Ogni modulo E-CellEDI deve essere sottoposto a 31 test di fabbrica e rilasciare la qualità prima di lasciare la fabbrica. Tutti i moduli E-CellTM hanno ottenuto la certificazione CSA e NRTL/C e la certificazione ISO14000 e hanno il marchio CE.
Requisiti di produzione di acqua della serie GE EDI modulo MK-3: se l'acqua in ingresso soddisfa i requisiti di qualità dell'acqua in ingresso e il sistema viene azionato secondo le istruzioni operative, il modulo E-Cell™ può produrre 16MOhm.cm di acqua (MK-3, MK-3 Mini) o 10MOhm.cm di acqua (MK-3 Pharm).
Caratteristiche del prodotto della serie EDI modulo MK-3
1. Fornire acqua ultrapura per settori come energia, semiconduttori, chimica, metallurgia e industria generale
2. Produrre continuamente acqua ultrapura di qualità dell'acqua del letto misto
3. Non è necessario rigenerare la resina del letto misto nel modulo
4. Garantire l'assenza di perdite d'acqua
5. Non è necessaria l'iniezione di salamoia e la circolazione dell'acqua concentrata, semplificando la progettazione
Garanzia di qualità del prodotto della serie EDI modulo MK-3
1. Con marchi CE, UL e CSA
2. Prodotto da una fabbrica certificata ISO 9001:2000
Descrizione e utilizzo del prodotto della serie EDI modulo MK-3
Il modulo E-CellEDI serie MK-3 è un modulo GE-EDI a elettrodeionizzazione che utilizza la corrente elettrica per deionizzare e lucidare l'acqua ad osmosi inversa. Il modulo E-CellEDI MK-3 produce acqua ultrapura, adatta per le industrie più esigenti di oggi per la qualità dell'acqua.

Si prega di consultare di seguito per i parametri dettagliati

Dati dei parametri

5 APHALa figura seguente mostra GE, Suez e Veolia da sinistra a destra (tutti lo stesso prodotto:

Veolia

Modulo EDI)

Applicazioni tipiche dello Stack E-Cell MK-3

L'acqua ultrapura prodotta dallo Stack E-Cell MK-3 soddisfa in modo affidabile i severi requisiti delle applicazioni più esigenti di oggi, tra cui:

* Acqua ultrapura per il risciacquo di chip di semiconduttori, pannelli solari e altri componenti microelettronici.

* Acqua di alimentazione della caldaia demineralizzata per caldaie ad alta pressione utilizzate nelle centrali elettriche e in altre strutture industriali pesanti.

Per semplificare il processo di progettazione e migliorare ulteriormente la fiducia nella tua applicazione EDI, le proiezioni e le garanzie sulle prestazioni di E-Cell sono convenientemente accessibili tramite il software Winflows* o contattandoci direttamente.

Garanzia di qualità per lo Stack E-Cell MK-3

Lo Stack E-Cell MK-3 è supportato da ampie misure di garanzia della qualità, garantendo la sua affidabilità e sicurezza in diverse applicazioni. Ecco le principali garanzie di qualità associate a questo prodotto:

* È dotato dei marchi CE, RoHS, CSA ed EAC, a testimonianza della conformità agli standard internazionali di sicurezza e ambientali.

* Lo stack è prodotto in una struttura che aderisce a ISO 9001 e ISO 14001, due standard riconosciuti a livello mondiale per la gestione della qualità e la responsabilità ambientale.

* È certificato con UKCA, a dimostrazione della conformità ai requisiti essenziali di salute e sicurezza stabiliti dal Regno Unito.

* Gli Stack E-Cell MK-3 hanno ricevuto la certificazione Halal dall'Islamic Food and Nutrition Council of America (IFANCA®), a indicare la loro conformità alle normative dietetiche della comunità musulmana.

Queste garanzie di qualità offrono ai clienti la certezza che lo Stack E-Cell MK-3 soddisfi rigorosi standard in termini di sicurezza, affidabilità e sostenibilità ambientale.

Note:

1. Le prestazioni effettive possono variare in base alle condizioni del sito. Fare riferimento al software di previsione Winflows per verificare la qualità dell'acqua del prodotto prevista e le garanzie di prestazioni di resistività, sodio e silice fornite alle condizioni di progettazione. Contattaci per garanzie di boro o altre.

2. La pressione in ingresso è determinata dai requisiti di pressione a valle per i flussi di prodotto e concentrato, dalla scelta del funzionamento in controcorrente o in corrente diretta e dalla caduta di pressione dello stack.

3. Alla portata nominale e a 25°C. Fare riferimento al software di previsione Winflows per verificare le condizioni di progettazione.

4. Fare riferimento al software di previsione Winflows e al manuale operativo dello stack E-Cell per verificare le specifiche dell'acqua di alimentazione alle condizioni di progettazione.

5. TEA (ppm come CaCO3) - Anioni scambiabili totali, questo rappresenta la concentrazione di tutti gli anioni nell'acqua di alimentazione, inclusi i contributi da OH-, CO2 e SiO2. Winflows deve essere utilizzato per confermare che il TEA dell'acqua di alimentazione è accettabile alle condizioni operative dell'applicazione date. I valori tabulati sono dati alla portata minima e alla temperatura massima.

6. Il limite di durezza dell'acqua di alimentazione di 1,0 ppm come CaCO3 è solo per il funzionamento standard in controcorrente. In condizioni di funzionamento in corrente diretta, la durezza dell'acqua di alimentazione consentita è ridotta a 0,1 ppm come CaCO3.

7. A portate superiori alla portata nominale, il limite di silice consentito è ridotto. Quando la durezza dell'acqua di alimentazione supera 0,5 ppm come CaCO3, il limite di silice consentito è ridotto a 0,5 ppm.

8. Quando esiste un requisito di garanzia della silice o un requisito di garanzia della resistività è superiore a 10 MOhm-cm, il livello di alimentazione del boro è limitato a 0,3 ppm come B, poiché livelli di boro più elevati possono influire sulle prestazioni. In assenza di questi requisiti, il limite è di 1,0 ppm di boro.

9. Osmosi inversa (RO) o acqua di alimentazione equivalente: l'RO fornisce acqua di alimentazione all'EDI che è essenzialmente priva di particolato, materiali colloidali e materia organica ad alto peso molecolare che potrebbero contaminare i mezzi di scambio ionico. Poiché lo stack EDI contiene letti impaccati di mezzi di scambio ionico che non possono essere controlavati/fluidizzati per rimuovere il particolato, è necessario specificare la qualità del permeato RO. I sistemi con un sistema aperto tra il sistema RO (o altra fonte) e l'E-Cell (ad es. serbatoio di stoccaggio, decarbonatore) devono avere un filtro installato immediatamente prima dell'E-Cell per proteggere l'E-Cell dalla contaminazione da particolato. Generalmente, un filtro assoluto da 5µm o un filtro nominale da 1µm è accettabile.APHA - Standard/scala di colore denominata in onore dell'American Public Health Association e definita da ASTM.

Per altri modelli, fare clic su:

https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html

Esempi di prestazioni della tecnologia E-Cell EDILa tecnologia E-Cell EDI è stata applicata con successo in vari settori come energia, petrolio, chimica, acciaio, farmaceutica ed elettronica.

Per i casi applicativi, fare clic su:

https://www.fgwater.com/Industries/
