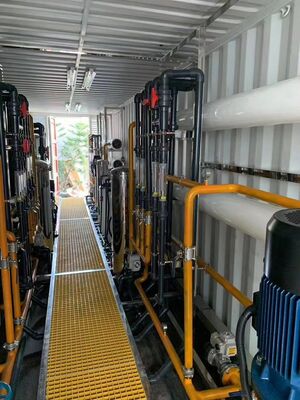

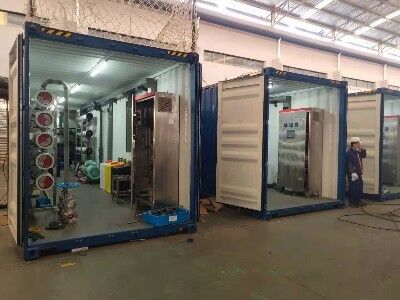

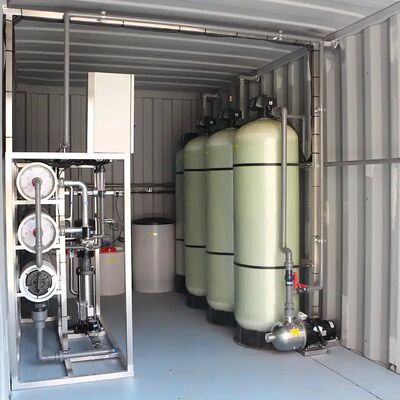

Sistema di recupero dell'acqua salmastra in contenitori ad alta efficienza 500 m3/giorno con dispositivo di recupero dell'energia in contenitore ISO da 40 piedi
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Fenigal/OEM |
| Certificazione: | CE/ISO 9001/CSC Container |
| Numero di modello: | FRO-CERD-500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Container ISO autonomo da 40 piedi |
| Tempi di consegna: | 45~60 giorni |
| Termini di pagamento: | T/T,L/C,Western Union |
| Capacità di alimentazione: | 10 set al mese |
|
Informazioni dettagliate |
|||
| Tasso di permeabilità: | 500 m³/giorno (20,8 m³/h, 132.000 GPD) | Tasso di recupero nominale: | 75% Standard / 80% con Ricircolo |
|---|---|---|---|
| Consumo energetico specifico: | < 1,5 kWh/m³ (con ERD) / 2,8 kWh/m³ (senza ERD) | Gamma TDS per acqua di alimentazione: | 500 - 5.000 pagine al minuto |
| Intervallo di pressione operativa: | 12~18 bar | Efficienza del recupero energetico: | ≥ 96% (tipo con scambiatore di pressione PX) |
| Evidenziare: | BWRO in contenitori per il recupero dell'energia,Sistema RO per contenitori ad alta efficienza,Impianto di desalinizzazione ERD a basso consumo energetico |
||
Descrizione di prodotto
Sistema di recupero dell'energia ad alta efficienza in contenitori con acqua salata 500 m3/giorno 40 piedi ISO ERD Basso consumo energetico
Il sistema di osmosi inversa dell'acqua salmastra in contenitori FRO-CERD-500 rappresenta un cambiamento di paradigma nel trattamento dell'acqua mobile ad alta efficienza energetica.Il progetto è stato realizzato con una capacità di 500 m3/giorno (132,000 GPD) impianto di desalinizzazione incorpora una tecnologia avanzata di dispositivo di recupero dell'energia (ERD) che riduce il consumo specifico di energia a meno di 1,5 kWh/m3,posizionandolo tra i sistemi BWRO contenitorizzati più efficienti dal punto di vista elettrico disponibili sul mercato mondialeIl sistema di trattamento completo comprende filtrazione multimediale, declorazione del carbone attivo, dosaggio anti-scalante, filtrazione con cartuccia da 5 micron, RO a uno stadio con recupero dell'energia, sistema CIP,e il dosaggio chimico post-trattamento è preassemblato e testato in fabbrica, consentendo la messa in servizio entro 48 ore dalla consegna in loco per le installazioni di approvvigionamento idrico permanente, temporaneo o di emergenza.
Caratteristiche chiave
- Integrazione avanzata di recupero energetico:dotato di un sistema di scambiatori di pressione PX o di un'unità ERD con turbocompressore che cattura e trasferisce fino al 98% dell'energia idraulica del flusso concentrato verso l'alimentazione della membrana,riduzione del carico della pompa ad alta pressione del 40-50% e conseguimento di un consumo specifico di energia di riferimento inferiore a 10,5 kWh per metro cubo di permeabilità prodotta.
- 48 membrane RO a basso consumo di energia:Configurato in un array multifase ottimizzato con elementi DOW Filmtec BW30-8040 o Hydranautics ESPA2-LD per un totale di 1.958 m2 di superficie attiva della membrana, raggiungendo un rigetto nominale del sale di 99.2% o più.
- Sistema di pompa VFD della serie BM di Grundfos:La pompa centrifughe a più fasi ad alta pressione con azionamento a frequenza variabile integrata fornisce un controllo preciso del flusso, una capacità di avvio morbido e un'ottimizzazione automatica della pressione.
- Controllo climatico a due zone:24,000 BTU sistema HVAC industriale con regolazione automatica della temperatura e dell'umidità mantiene l'ambiente interno del contenitore ottimale in condizioni ambientali esterne da -15°C a +55°C.
- PLC con controllo remoto SCADA:Il controller S7-1200 accoppiato con HMI da 10 pollici e router 4G industriale fornisce un'interfaccia di operatore locale e un accesso remoto sicuro basato su VPN per il monitoraggio in tutto il mondo.
- Infrastrutture di sicurezza complete:Buttoni di emergenza, rilevamento gas combustibili, estintori, stazione di lavaggio degli occhi di emergenza, pavimenti antiscivolo e aree di contenimento chimica.
- Sistema CIP integrato:Circuito di pulizia dedicato con pompe di dosaggio chimiche e controllo automatizzato della sequenza consente la pulizia della membrana senza smontaggio, supportando sia protocolli di pulizia a basso pH che ad alto pH.
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Modello | FRO-CERD-500 |
| Tasso di permeabilità | 500 m3/giorno (20,8 m3/h, 132.000 GPD) |
| Tasso di recupero nominale | 75% standard / 80% con ricircolazione |
| Consumo specifico di energia | < 1,5 kWh/m3 (con ERD) / 2,8 kWh/m3 (senza ERD) |
| Intervallo TDS dell'acqua da mangimi | 500 - 5.000 ppm |
| Rifiuto del sale nominale | ≥ 99,2% |
| Matrice di membrana | 48 * 8040 Elementi (DOW BW30 / Hydranautics ESPA2-LD) |
| Intervallo di pressione di funzionamento | 12 ~ 18 bar |
| Efficienza del recupero dell'energia | ≥ 96% (tipo di scambiatore di pressione PX) |
| Tipo di contenitore | 40ft High Cube ISO, certificato CSC |
| Dimensioni interne del contenitore | 12,032 * 2,352 * 2,698 mm |
| Peso di funzionamento | Circa 18.500 kg |
| Requisito di potenza | 380~480V, 3PH, 50/60Hz; nominale 110 kW / modalità ERD 75 kW |
| Intervallo di temperatura ambiente | -15°C a +55°C (standard) / kit artico opzionale: -40°C a +50°C |
| Temperatura dell'acqua di alimentazione | 5~40°C |
| Sistemi di dosaggio chimico | Antiscalante, NaHSO3 (declorazione), NaOH (regolamento del pH), NaOCl (postclorazione) |
| Fasi pre-trattamento | Filtro multi-media + filtro al carbone attivo + filtro anti-scalante + filtro a cartuccia da 5 μm |
Applicazioni
Il FRO-CERD-500 è progettato per applicazioni in cui i costi energetici costituiscono una parte significativa delle spese totali di produzione di acqua.Gli scenari di attuazione primari comprendono la produzione di acqua potabile municipale per le città con popolazione fino a 20,000, fornitura di acqua potabile nei campi minerari dove i costi dell'energia generata dal gasolio rendono critica l'efficienza energetica, produzione di acqua di processo industriale per impianti di produzione di alimenti e bevande,irrigazione agricola desalinizzazione delle acque nelle regioni costiere aride, e le operazioni di emergenza di soccorso in caso di siccità, per le quali è essenziale una rapida implementazione e bassi costi operativi.La tecnologia ERD rende questo sistema particolarmente conveniente dal punto di vista economico nelle regioni con tariffe elettriche superiori a 0$.10/kWh o per gli impianti in funzione in modo continuo in cui il periodo di recupero dell'investimento ERD è generalmente inferiore a 18 mesi.
Imballaggio e garanzia della qualità
Ogni sistema FRO-CERD-500 è sottoposto a un completo protocollo di prova di accettazione in fabbrica che include un funzionamento continuativo a umido di 72 ore con acqua salata sintetica, calibrazione completa degli strumenti,Verifica delle prestazioni del DRE a più punti di riferimento per il tasso di recupero, convalida della sequenza logica PLC e ispezione dell'integrità strutturale del contenitore secondo i requisiti di certificazione CSC.eliminare la necessità di un'ulteriore imballaggio e ridurre la complessità logisticaLa documentazione da consegnare comprende la targa di approvazione della sicurezza del CSC, il diagramma elettrico a singola linea, i disegni P&ID, i manuali di gestione e manutenzione delle attrezzature, l'elenco dei pezzi di ricambio con i livelli di stoccaggio raccomandati,e una lista di controllo di messa in servizio pre-compilata.
